Este es un analizador de antena para aficionados radioaficionados. Puede medir 50 ohmios de impedancia de la fuente con el error de (+/-)1 ohm. También es un metro para ondas de pie, impedancia, capacitancia...

Características:
Generación y control de frecuencia: 1-60MHz.
Alimentación externa: conector de alimentación de 2,1mm (pin central positivo).
5 botones de operación, fácil y cómodo de operar.
Carcasa metálica negra instalada, solo tienes que conectar la alimentación (no incluida) y luego trabajar.
Tamaño del paso: incrementos configurables por el usuario de 100Hz, 1KHz, 10KHz y 100KHz.
Admite análisis de la forma de onda de los datos de medición a través de conexión al ordenador con cable USB (no incluido).

Aplicaciones:
Mide los parámetros eléctricos de la antena: SWR, impedancia (resistencia + reactancia), capacitancia, inductancia;
Medir impedancia del punto de alimentación;
Medir pérdida de tierra;
Ajusta los sintonizadores de antena y determina la pérdida;
Medir inductores y condensadores;
Mide la línea de transmisión coaxial (SWR, longitud, factor de velocidad, Q y pérdida aproximada, frecuencia resonante e impedancia);
Mide y determina la configuración óptima para los talones de AFINACIÓN: SWR, Q aproximado, frecuencia resonante, ancho de banda, impedancia;
Determinar la impedancia característica de la línea de transmisión;
Medir Resonancia Magnética de bucle y SWR;

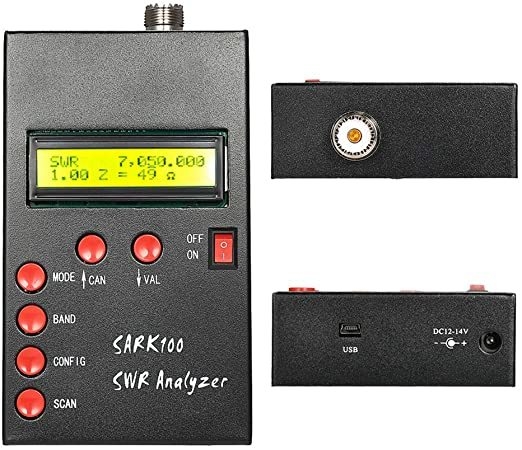

Botones de operación Definición:
Modo: modo de operación selecto: impedancia (por defecto), impedancia compleja, capacitancia e inducción
Banda: seleccionar banda de cualquiera de las bandas disponibles: 160M a 6M
CONFIG: Proporciona menú para configuraciones y funciones extendidas: Enlace de PC, configuración de tamaño de paso, configuración de suspensión de tiempo de espera, calibración y actualización de software
Escaneo: pulse este control para iniciar una exploración de las frecuencias de la banda seleccionada. Escanea salidas al modo de impedancia que muestra el ancho de banda 2:1 y el punto resonante o la antena
CAN(up): aumenta la frecuencia y se utiliza para cancelar la operación para el menú CONFIG
VAL (abajo): reduce la frecuencia y se utiliza para validar la operación para el menú CONFIG

Especificaciones:
Generación y Control de frecuencia: 1-60MHz
Impedancia de la Fuente: 50 ohmios
Estabilidad: (+/-) 100 ppm
Pureza espectral: armónicos abajo>- TBD dB más allá de 60MHz
Tamaño del paso: incrementos configurables por el usuario de 100Hz, 1KHz, 10KHz y 100KHz
Rango de medición utilizable: SWR: 1,0 a 9,99
Impedancia: aprox. De 5 a 2000 ohmios
Salida RF: Ajustable: 2,0 voltios pp (typ)
RF: BNC
Conectores de RF
Fuente de alimentación (no incluida): alimentado por externo: cc 12-14V, 500mA
Alimentación externa: conector de alimentación de 2,1mm (pin central positivo)
Interfaz USB: Mini receptáculo USB
Tamaño del artículo: 14,8*8,7*3,3 cm/5,83*3,43 * 1.3in (L * W * H)
Peso del artículo: 536g/18,91 oz

Lista de paquetes:
1 * Analizador de antena ANT SWR

Manual de usuario en inglés:
https://www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0

Instalación de Software:
https://www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-
Sark100%20EN%20V0.8.exe?dl=0
